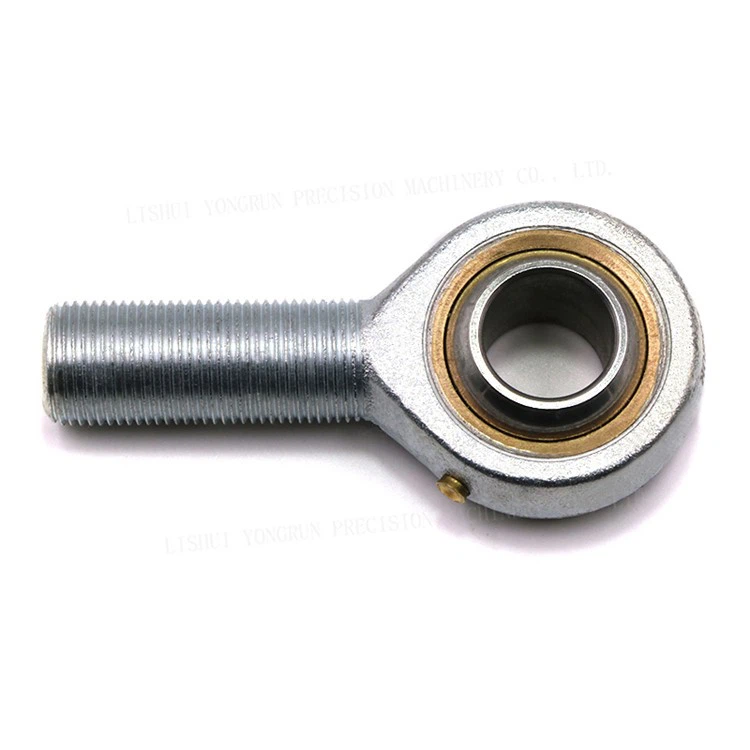

POS 로드 엔드 베어링

POS 로드 엔드 베어링

제품 설명

POS 시리즈: 수나사

POS 시리즈 로드 엔드 베어링은 수(외부) 나사 생크로 정의됩니다. 이 설계를 통해 로드 끝을 탭 구멍, 나사형 튜브 또는 컨트롤 암과 같은 해당 암나사산이 있는 구성 요소에 직접 나사로 고정할 수 있습니다.

• 지정:"PO"는 표준 로드 엔드의 일반적인 지정자이고 "S"는 일반적으로 생크 또는 "스터드"를 나타냅니다.
• 애플리케이션:이 구성은 커넥팅 로드, 실린더 또는 링키지의 끝부분이 암나사산-인 응용 분야에 이상적입니다. 이는 푸시/풀 로드, 컨트롤 암 및 스티어링 링키지에 사용되는 가장 일반적인 유형 중 하나이며 길이 조정을 위한 간단하고 효과적인 방법을 제공합니다.

제품특징

튼튼한 건축:강도와 수명을 위해 고품질 강철로 제조되었으며 아연 도금 또는 니켈{1}}도금 표면 마감 처리로 뛰어난 내식성을 제공합니다.

모델 및 스레드 옵션:

모델:POS(수나사/수나사).

스레드 방향:다양한 연결 및 조정 요구 사항에 맞게 오른손잡이 또는 왼손잡이-나사를 사용할 수 있습니다.

크기 범위:다양한 응용 분야에 적합하도록 5mm~30mm의 내경(보어) 범위로 제공됩니다.

효율적인 배송 주기:우리는 모든 규모의 주문에 대해 신속한 이행을 보장합니다.

소규모-일괄 주문:3~7일 이내에 배송됩니다.

대량-대량 주문:7~30일 이내에 배송됩니다.

작동 원리

POS 로드 엔드 베어링은 각도 정렬 불량을 수용하면서 힘을 전달하는 유연하고 관절형 연결을 생성하여 기능합니다. 그 작동은 주요 구성 요소의 정확한 상호 작용을 기반으로 합니다.

하우징과 생크:본체에는 통합된 수나사-생크가 있습니다. 이 생크 나사를 컨트롤 암, 링키지 또는 실린더에 고정하여 안전하고 조정 가능한 연결 지점을 제공합니다.

구형 베어링 어셈블리:하우징의 "눈"에 압착된 정밀 구형 플레인 베어링은 다음과 같이 구성되어 있습니다.

• 내부 링(공):이것은 볼록한(바깥쪽으로 구부러진) 외부 표면과 장착 볼트 또는 핀을 위한 중앙 구멍이 있는 구형 링입니다.
• 외부 링(경주):이것은 내부 링과 완벽하게 짝을 이루는 오목한(안쪽으로 구부러진) 내부 표면을 가진 라이너입니다.

관절 및 정렬 불량 보상:베어링 기능의 핵심은 내부 링과 외부 링 사이의 구형 경계면에 있습니다. 이 설계를 통해 내부 링이 하우징 내에서 여러 방향으로 자유롭게 회전하고 회전할 수 있습니다. 연결된 기계 부품이 서로에 대한 각도를 변경하면 내부 링이 외부 링 내에서 기울어집니다. 이 관절은 베어링이 힘을 원활하게 전달하는 동시에 각도 정렬 불량을 보상하여 기계 시스템의 응력과 구속을 방지합니다.
