RGW65CC 선형 가이드

제품 설명

RGW65CC는 대규모-고정밀 기계에 탁월한 구조적 강성을 제공하도록 설계된 산업용-등급 선형 모션 캐리지입니다. RG 롤러 시리즈의 주요 구성 요소인 이 제품은 기존 볼 베어링을 정밀{5}}연삭된 원통형 롤러로 대체하여 "선 접촉" 인터페이스를 구축합니다. 점 접촉에서 선 접촉으로의 전환은 탄성 변형을 크게 최소화하여 극한의 작동 부하에서도 최대 강성을 보장합니다.

중공업을 위한 구조적 안정성
65mm- 폭의 레일 시스템용으로 설계된 RGW65CC는 중공업 분야에서 가장 까다로운 축을 위해 제작되었습니다. 플랜지형(W-유형) 프로필은 대규모 갠트리와 대규모-산업 장비를 안정화하는 데 필수적인 넓은 구조적 공간을 제공합니다. 장착 인터페이스는 복잡한 기계 프레임 아키텍처에 맞게 하향식 및 상향식-볼트 구성을 모두 지원하여 다용도로 설계되었습니다. 이는 구조적 변형이 허용될 수 없는 대형-브릿지 밀, 고강도 보링 기계 및 자동화 산업 시스템을 위한 확실한 선택입니다.

RGW

3_05

선택 가이드

RGW65CC와 RGH65CA는 모두 동일한 견고한-롤러-유형 내부 형상을 공유하지만 외부 장착 프로필은 다양한 구조적 요구 사항에 맞게 최적화되어 있습니다.
다음과 같은 경우 RGW65CC(플랜지형)를 선택하세요.

장착 유연성이 필요합니다. 플랜지형 "W{0}}타입" 설계는 양방향 볼트 체결을 지원하므로 상단과 하단 모두에서 안전하게 부착할 수 있습니다.
캔틸레버식 하중을 관리하고 있습니다. 넓은 플랜지 설치 공간은 '토크 암' 역할을 하여 캐리지가 중심에서 벗어난 하중을 받거나-공구-헤드 오프셋이 있을 때 뛰어난 안정성을 제공합니다.
갠트리 시스템을 구축 중입니다. 더 넓은 베이스는 모멘트-부하 저항을 최대화하는 것이 최우선인 마운팅 플레이트, 브리지 밀 및 대규모-갠트리 캐리지에 이상적입니다.

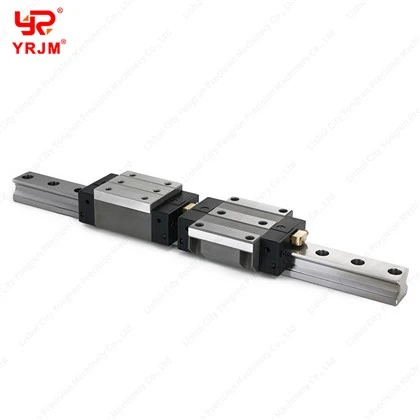

다음과 같은 경우 RGH65CA(정사각형 유형)를 선택하세요.

측면 공간 제약이 있습니다. 디자인의 너비가-제한된 경우 RGH65CA의 좁은 상자형-프로필이 최적의 선택입니다.
수직 기둥을 설계하고 있습니다. CNC 밀의 좁은 Z-축 기둥의 경우 -플랜지형이 아닌 컴팩트한 모양을 통해 레일이 표준 기둥 케이스 또는 단단한 구조 프레임에 맞도록 할 수 있습니다.
유선형 공간이 필요합니다. 측면 여유 공간이 제한되어 있는 경우 "사각형" 블록을 사용하면 레일-간-간격이 더욱 콤팩트해집니다.
